    LSI MegaRAID SAS 9260-8i 阵列卡在线扩容
    发布时间:2017-11-29 17:12:34
           随着信息化时代的高速发展,我们需要大量的存储来满足日益暴增的数据存放需求,而磁盘阵列卡***是现在定制存储服务器里面不可或缺的一个硬件部分。LSI阵列卡有一个比较强大而且常用的功能***是在线扩容,下面我们***以LSI 9260-8i为例,简单介绍一下LSI 阵列卡如何实现在线扩容。

           我们以超微 X10DRL-i的主板为平台,搭建一颗E5-2603 V4的XEON CPU,两条 三星 16G RECC DDR4 2400内存,一个Intel S3320 150G SSD 为系统盘,机箱电源选择的是超微SC846BE16-R920B,24盘位热插拔,背板支持扩展功能,920W冗余电源。客户因为前期的预算和使用需求,暂时只加5个希捷 4TB V5 128M企业级硬盘做RAID 5,后续根据自己的需求在线扩容。

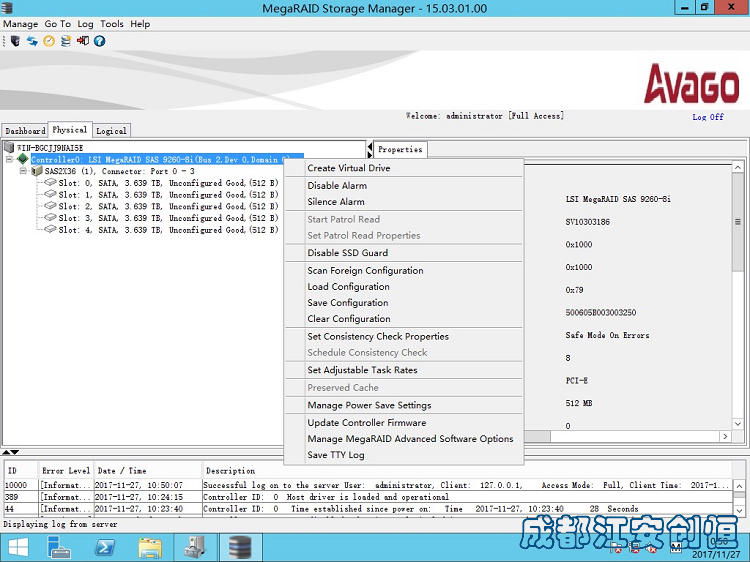

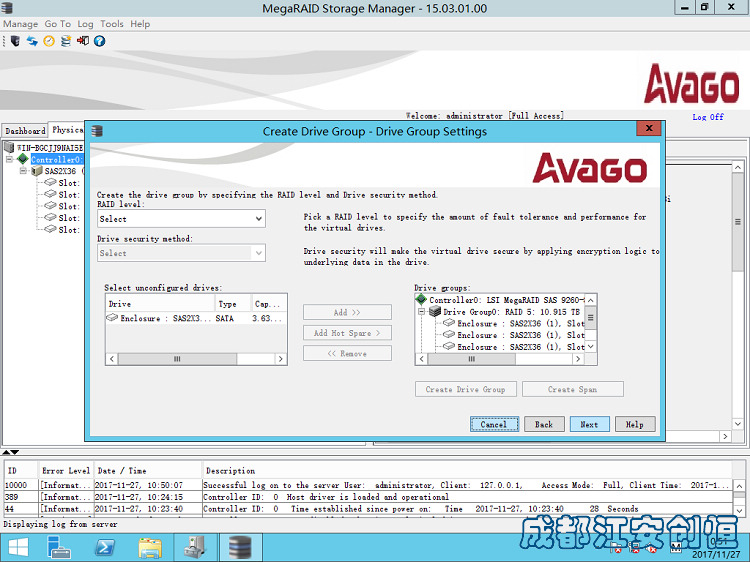

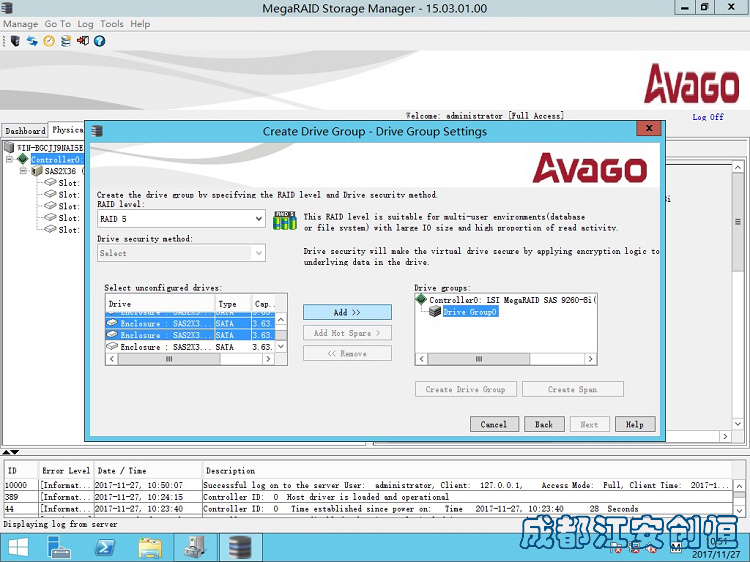

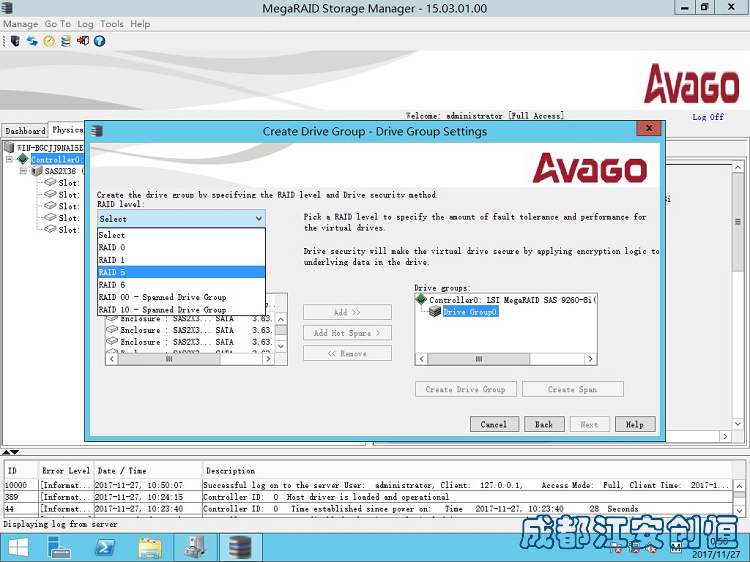

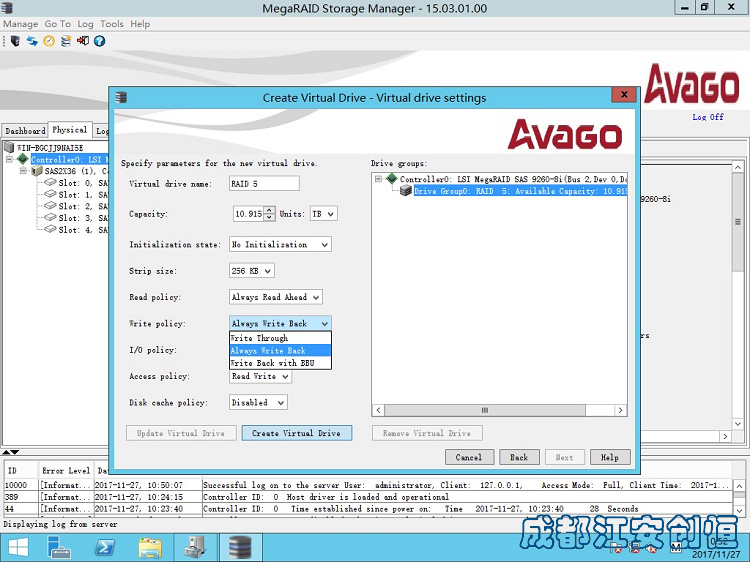

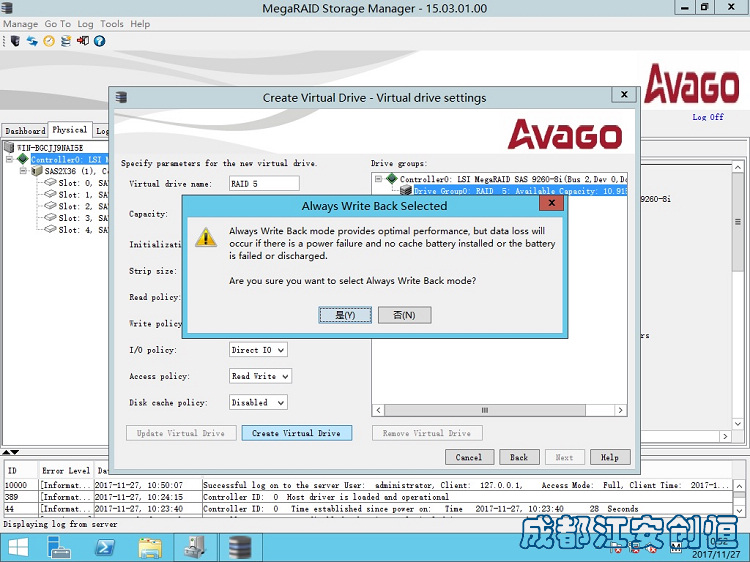

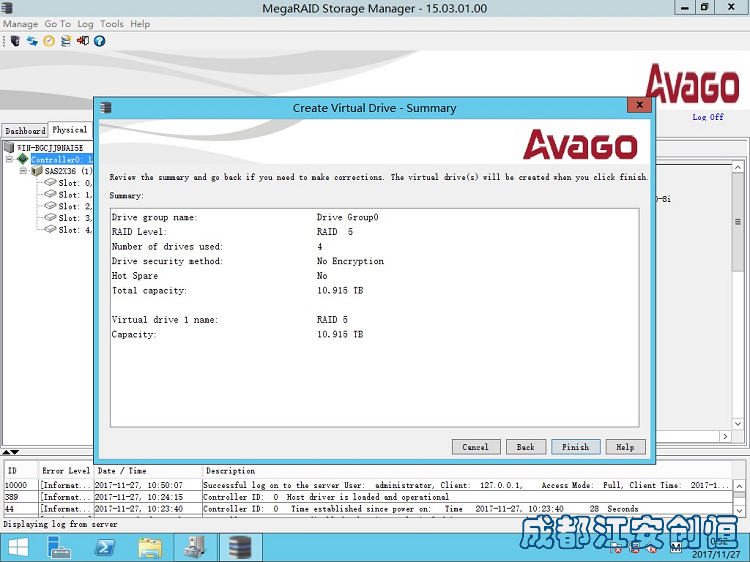

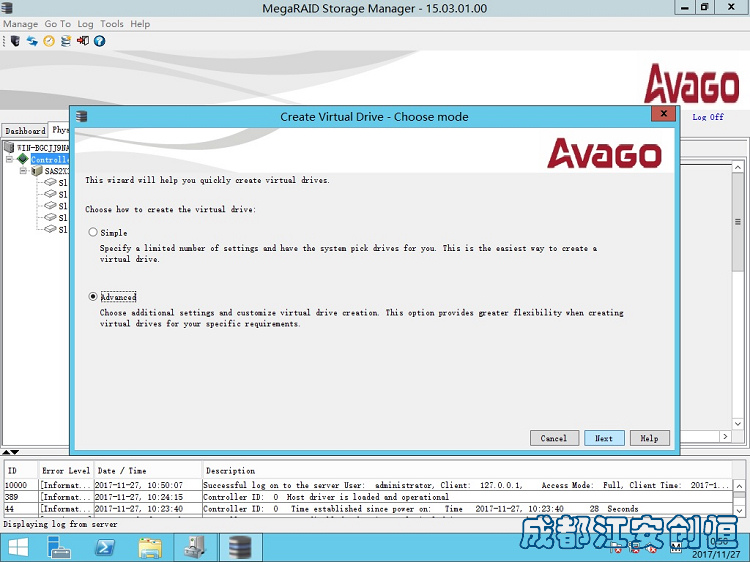

           首先,我们先拿4个4T企业级硬盘做一组RAID 5,磁盘阵列的容量为10.915T,RAID 搭建过程如下图:

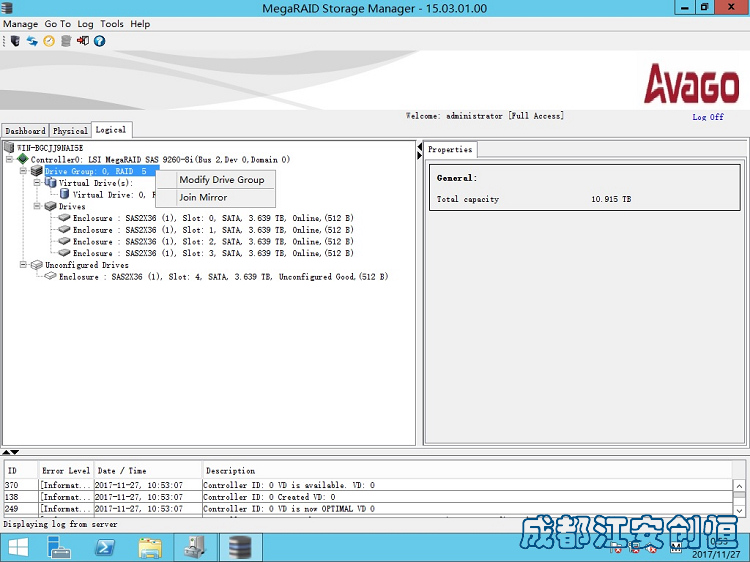

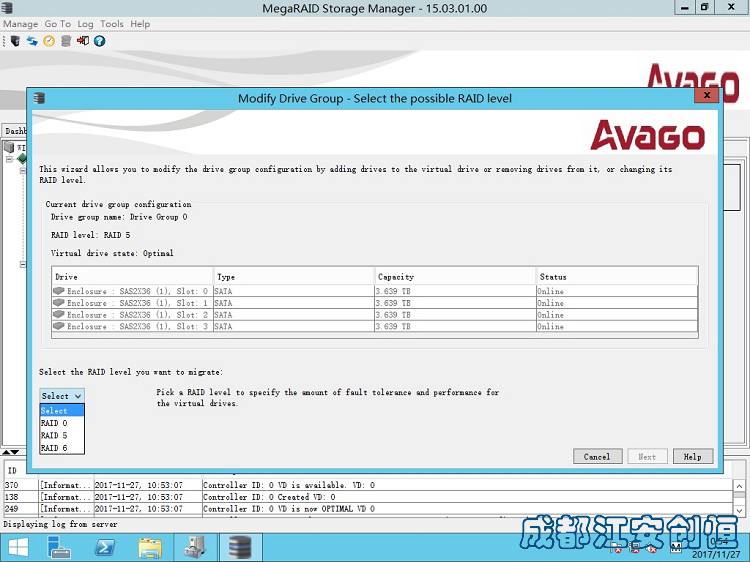

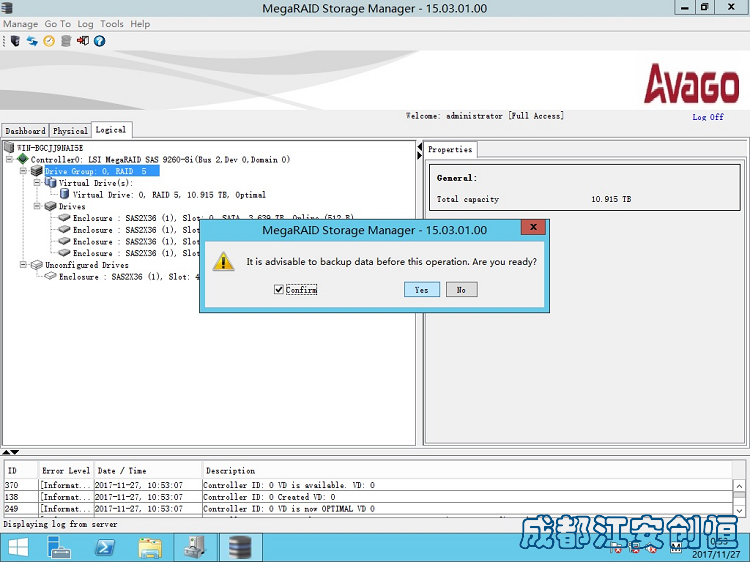

           做好阵列以后,还有一个单独的磁盘显示Unconfigured Good,接下来我们进行RAID扩容,如下图右击Drive Group:0,Raid5,点击右键,选择:Modify Drive Group,点击进行修改,系统提示我们选择"yes",然后系统会提示我们"Select the RAID level" ,
    在这里我们要做的是RAID5的扩容,所以还是选择RAID5,"next",下一步:

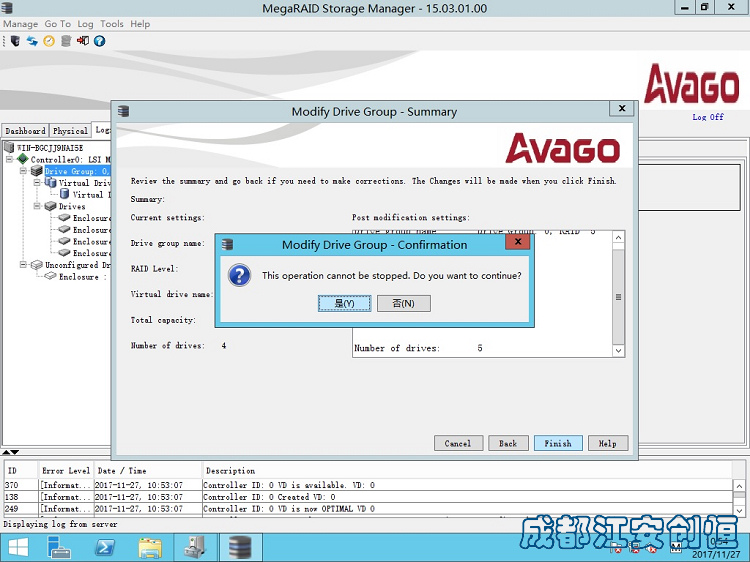

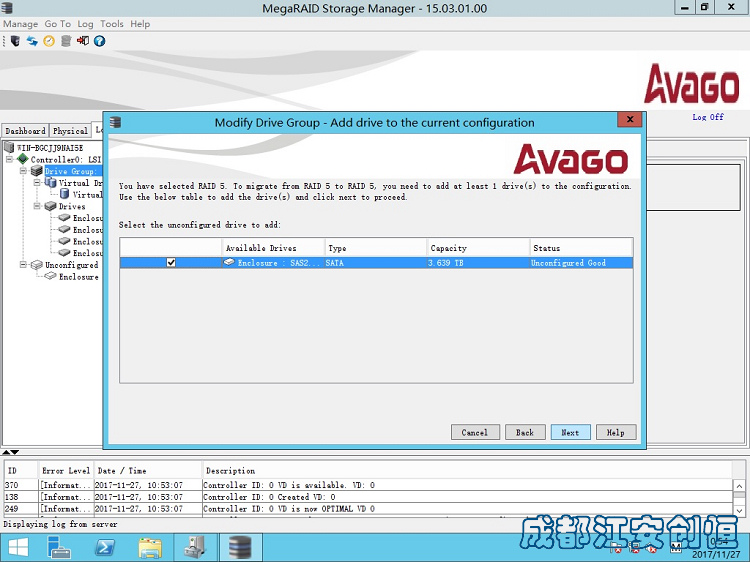

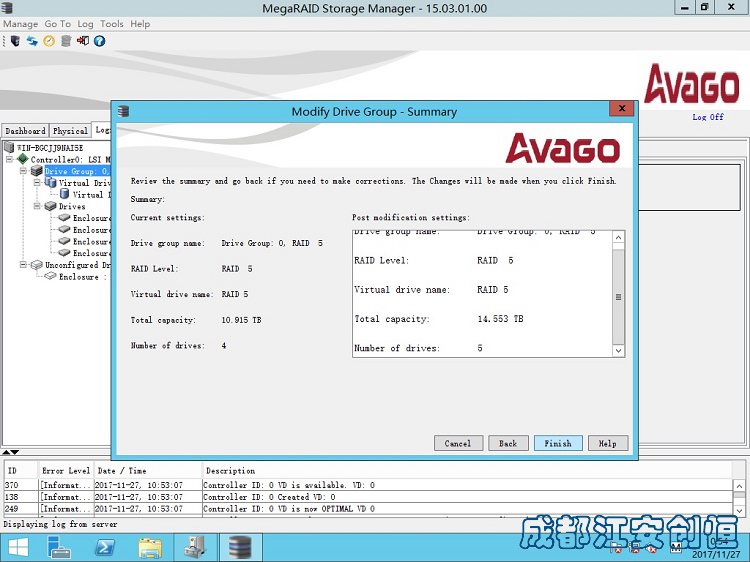

           系统提示从RAID5迁移到RAID5 至少还需要选择一块硬盘,系统提示有一块硬盘没有配置,勾选硬盘以后点击"Next",新扩容以后的磁盘阵列容量为14.553T,下图所示是当前的配置参数和迁移后的配置对比,这里我们看到RAID级别还是RAID5没有变化,RAID成员硬盘个数多了一个,对应的总的磁盘容量也增加了。核对无误后点击完成,会弹出对话框,提示这个操作不可逆,确定***行了。到这里RAID5的扩容***完成了。

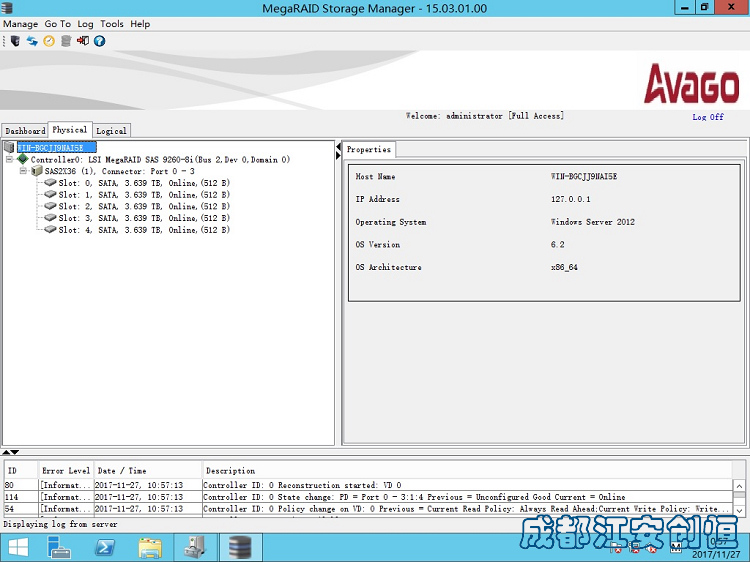

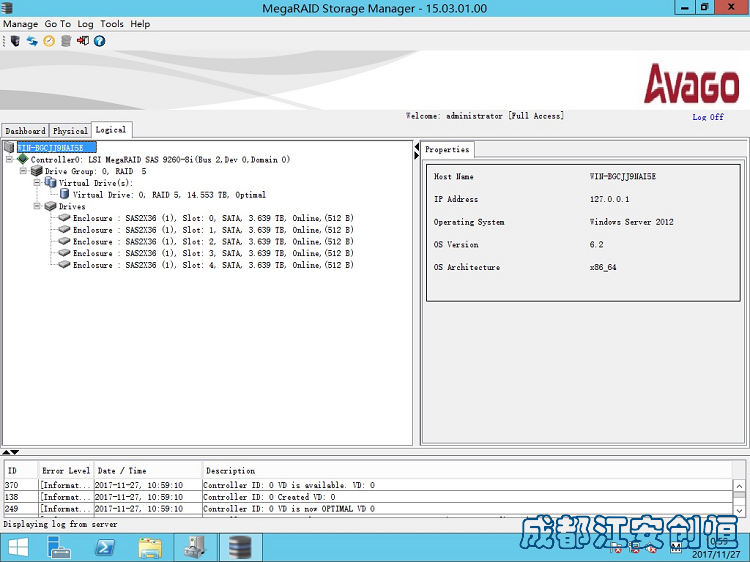

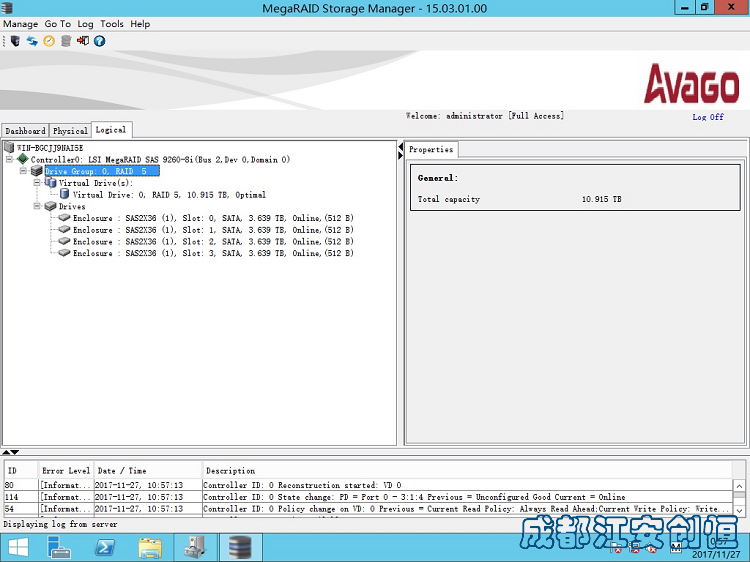

           回到Logical页面,Unconfigured Drivers已经不见了,返回首页,右侧Background Operations栏目的状态已经变成重建,下面是进度条,当进程到****时,重建完成。重启服务器,保留原分区不变,会在系统下看到磁盘后面多出一块未划分区域,需要手动分区或通过修改分区表将空闲区域加入已存在分区(此操作有风险,操作须谨慎)。
